Skywalking agent Java

HeRongqin2024年11月7日大约 2 分钟

本章内容都是在微服务架构体系中进行验证。

一、下载 Skywalking Agent Java

skywalking-java-agent-9.3.0 下载地址

解压后的目录：

+-- agent
    +-- activations
         apm-toolkit-log4j-1.x-activation.jar
         apm-toolkit-log4j-2.x-activation.jar
         apm-toolkit-logback-1.x-activation.jar
         ...
    +-- config
         agent.config
    +-- plugins
         apm-dubbo-plugin.jar
         apm-feign-default-http-9.x.jar
         apm-httpClient-4.x-plugin.jar
         .....
    +-- optional-plugins
         apm-gson-2.x-plugin.jar
         .....
    +-- bootstrap-plugins
         jdk-http-plugin.jar
         .....
    +-- expired-plugins
         # Expired plugins are moved to this folder. No guarantee of working and maintenance.
         apm-impala-2.6.x-plugin.jar
         .....
    +-- logs
    skywalking-agent.jar

二、设置Java Agent

条件

agent 适用于 JDK 8 - 21
java agent 9.3.0
SkyWalking OAP server 10.1.0+
SkyWalking ui 10.1.0

期望

调用链路跟踪
查看调用 Trace 路径
查看调用 Trace 日志

准备

准备Nginx ，用于代理网关
准备 gateway 服务
准备 twork-service 服务
准备 oss-service 服务

Note：最好是准备3个或以上服务

2.1 plugins

从 optional-plugins 目录下将一下插件复制到 plugins 目录，否则在有些场景（gateway）会有问题，这里需要根据自己的应用版本选择相应版本，我这里的spring boot 版本是：spring boot 2.x。

apm-mybatis-3.x-plugin-9.3.0.jar
apm-nacos-client-2.x-plugin-9.3.0.jar
apm-sentinel-1.x-plugin-9.3.0.jar
apm-spring-cloud-gateway-3.x-plugin-9.3.0.jar
apm-spring-webflux-5.x-plugin-9.3.0.jar

2.2 应用配置

在每个需要集成skywalking的应用中配置以下内容：

Maven，sw.version = 9.3.0

<!--skywalking -->
<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-micrometer-registry</artifactId>
    <version>${sw.version}</version>
</dependency>
<dependency>
     <groupId>org.apache.skywalking</groupId>
     <artifactId>apm-toolkit-logback-1.x</artifactId>
     <version>${sw.version}</version>
</dependency>
<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-trace</artifactId>
    <version>${sw.version}</version>
</dependency>
<!--skywalking end-->

在 logback.xml 中添加

<appender name="skywalkingConsoleAppender" class="ch.qos.logback.core.ConsoleAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%X{tid}] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </layout>
        </encoder>
    </appender>

    <!--skywalking log trace-->
    <appender name="grpc-log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%X{tid}] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </layout>
        </encoder>
    </appender>

<root level="INFO">
        <appender-ref ref="skywalkingConsoleAppender"/>
        <appender-ref ref="grpc-log"/>
</root>

2.3 配置启动参数

在应用（Spring boot）启动的时候，设置jvm 参数: -javaagent: [skywalking agent 的解压目录]

# agent name 服务名
-DSW_AGENT_NAME=cgi-bin
# skywalking oap 11800 地址
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800
# skywalking agent 的绝对路径
-javaagent:D:\work_space\code\local-bin\apm\skywalking\skywalking-agent\skywalking-agent.jar

三、验证结果

启动应用

启动，Nginx，并代理/cgi-bin/ 到网关
启动 gateway
启动 twork-service
启动 oss-service

Postmain 访问：

oss-service/v1/health
/twork-service/v1/team/task/page?page=1&pageSize=8

查看 skywalking ui

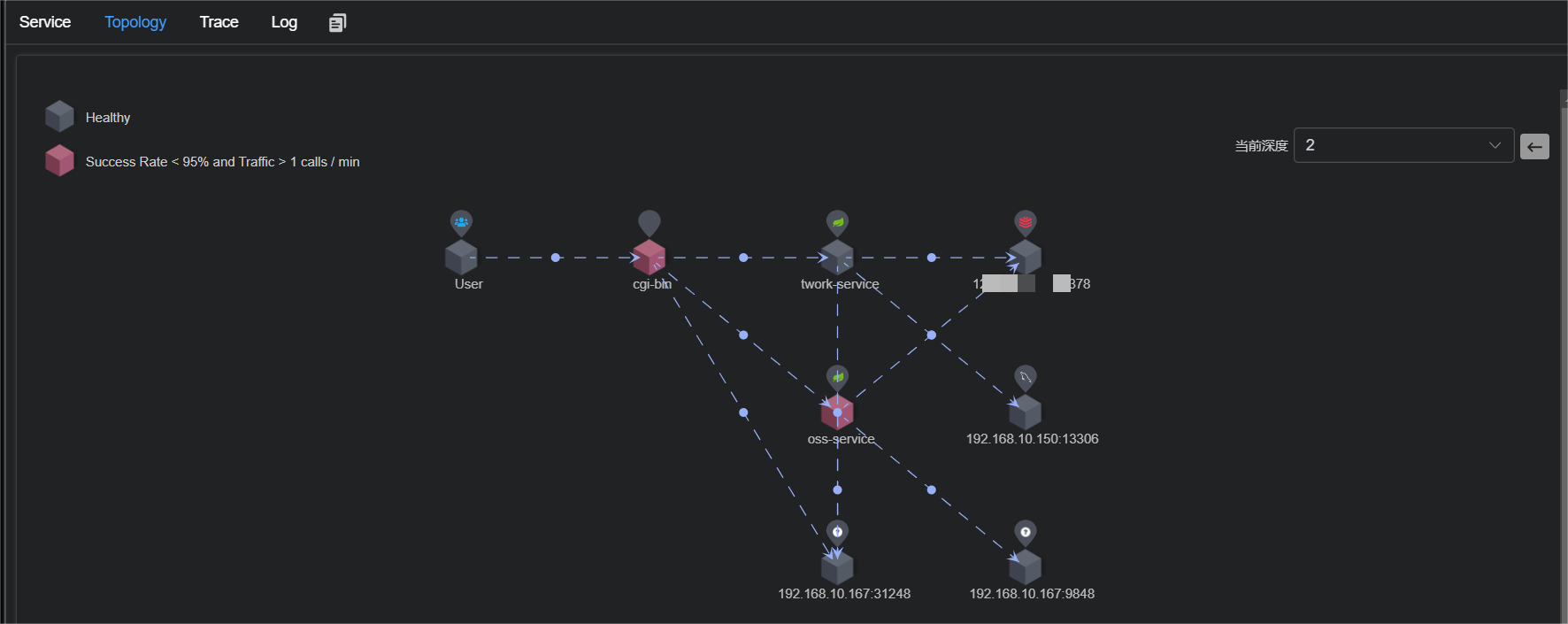

访问skywalking ui : http://localhost:8088（这里的8088 是从docker中映射出来的端口，以实际情况为准），查看拓扑图

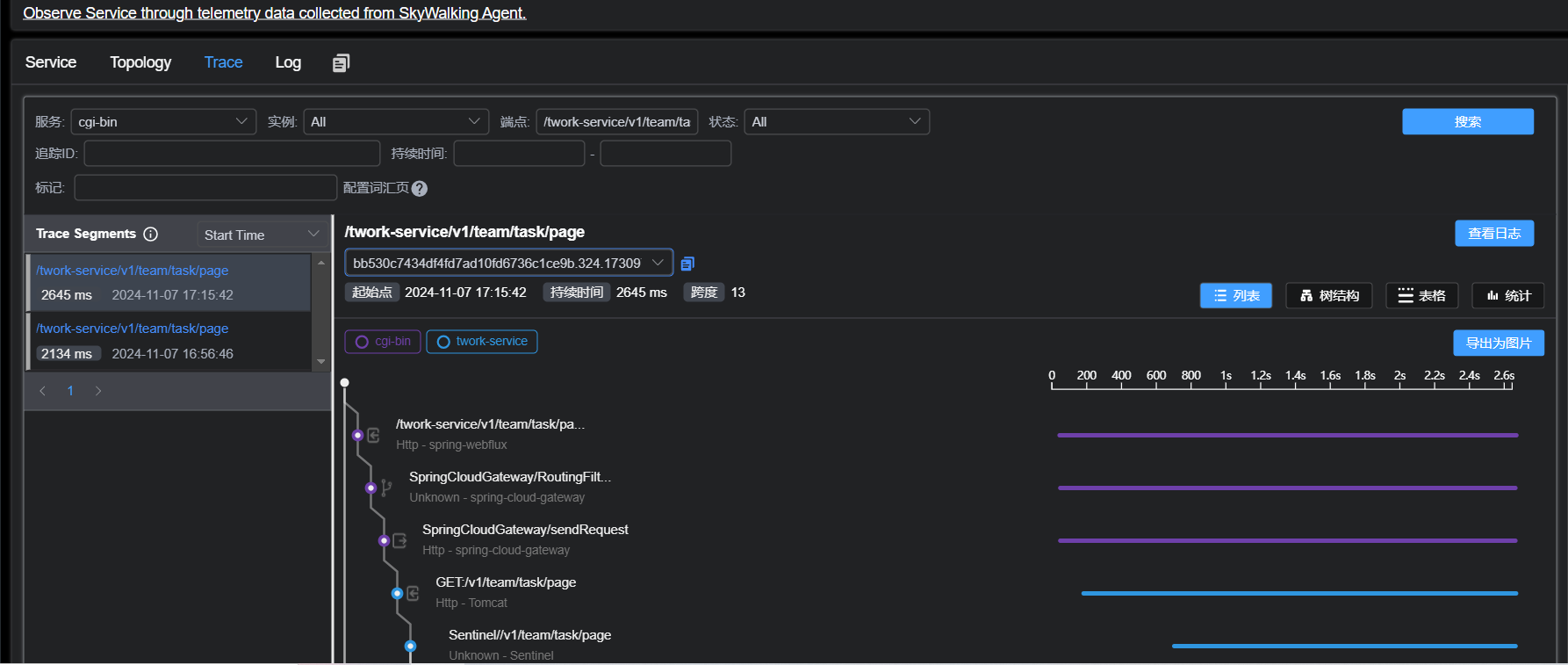

查看Trace 列表

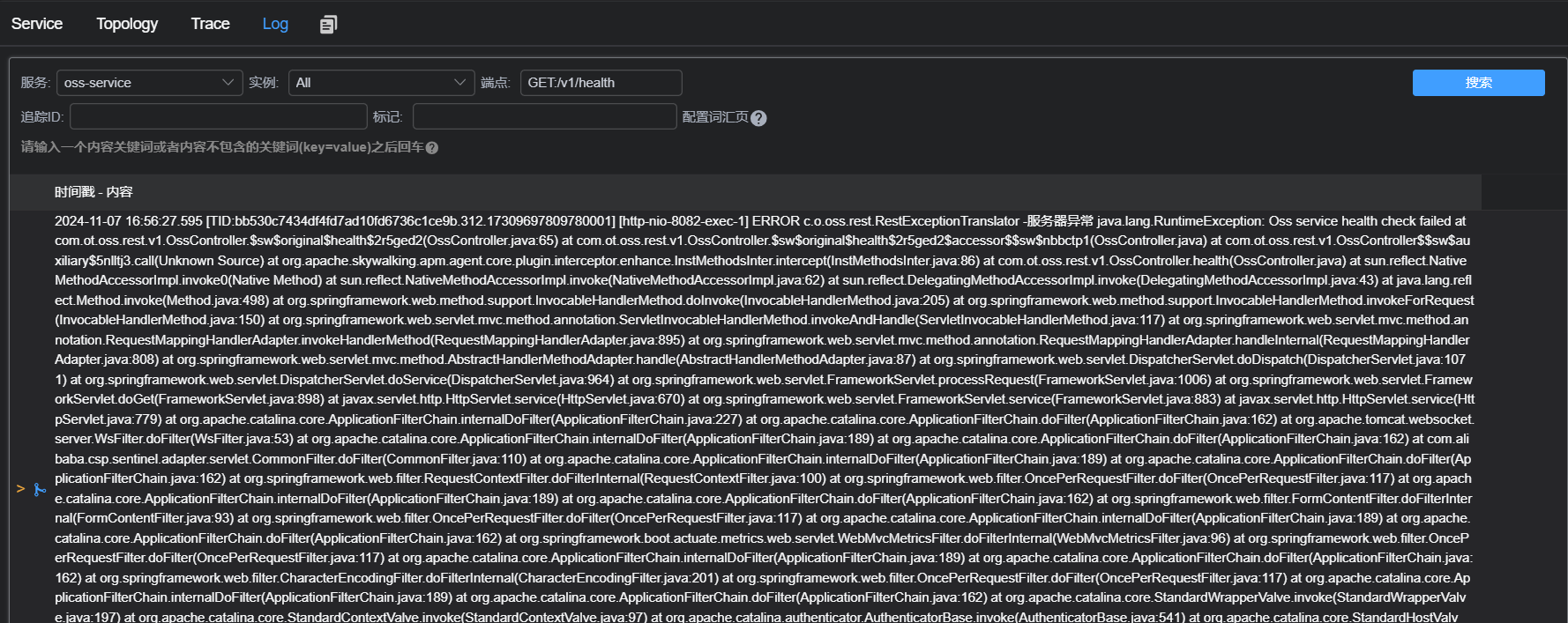

查看日志
